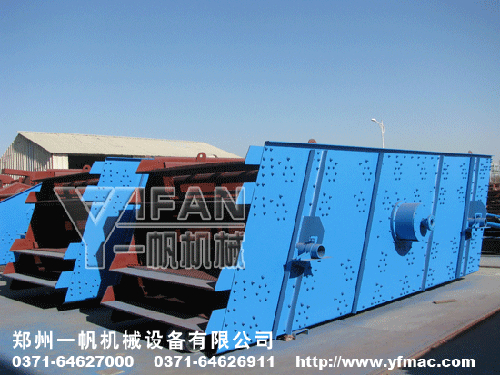

YK系列圆振动筛

YK系列圆振动筛系引进德国技术制造的高效振动筛,振幅强弱可调节，物料筛淌线长，多层筛分，各档规格筛选清晰，筛分效率高。适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。

圆振动筛工作原理：
电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

振动筛结构组成：
圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅，振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上，一并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛振动。

圆振动筛结构特点：
1.采用块偏心作为激振力，激振力强；
2.筛子横梁与筛箱采用高强度螺栓联结，无焊接；
3.筛机结构简单，维修方便快捷；
4.采用轮胎联轴器，柔性联接，运转平稳；
5.筛分效率高、处理量大、寿命长。

圆振动筛使用和维护：
振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待面物料排除后再停机。工作过程中应经常观察筛机运行情况，如发现运动不正常或异常声响，应及时停机检查，找出原因，排除故障。

YK系列圆振动筛主要技术参数

型号规格	筛网	筛面倾角 (°)	筛网面积(m²)	振动频率(r/min)	双振幅 (mm)	处理能力(m³/h)	电机功率(kW)	外形尺寸(L×W×H) (mm)	重量 (kg)
2YK1224	2	15	2.88	970	6-8	20-120	5.5	2673×2382×2027	1750
YK1235	1	15	4.2	970	6-8	20-150	5.5	3710×2464×1450	1729
2YK1235	2	15	4.2	970	6-8	20-150	7.5	3705×2393×2339	2476
3YK1235	3	15	4.2	970	6-8	20-150	7.5	3621×2521×2581	3158
4YK1235	4	15	4.2	970	6-8	20-150	11	3510×2521×2830	4160
YK1545	1	17.5	6.75	970	6-8	20-150	11	4904×3044×2179	3319
2YK1545	2	17.5	6.75	970	6-8	20-150	15	5042×3090×3165	5308
3YK1545	3	17.5	6.75	970	6-8	20-150	15	4972×3090×3395	5915
4YK1545	4	17.5	6.75	970	6-8	20-150	18.5	4915×3155×3804	7260
YK1548	1	17.5	7.2	970	6-8	20-150	11	5190×3044×2186	3319
2YK1548	2	17.5	7.2	970	6-8	20-150	15	5265×3140×3208	5284
3YK1548	3	17.5	7.2	970	6-8	20-150	15	5200×3090×3440	6186
4YK1548	4	17.5	7.2	970	6-8	20-150	18.5	5200×3155×3849	7284
YK1860	1	20	10.8	970	6-8	32-350	15	6302×3365×2992	4651
2YK1860	2	20	10.8	970	6-8	32-350	18.5	6020×3455×3756	6195
3YK1860	3	20	10.8	970	6-8	32-350	18.5	6020×3455×4180	7613
4YK1860	4	20	10.8	970	6-8	32-350	22	5963×3505×4463	8650
YK2160	1	20	12.6	970	6-8	66-720	18.5	6302×3730×2992	4917
2YK2160	2	20	12.6	970	6-8	66-720	22	5966×3958×3975	6856
3YK2160	3	20	12.6	970	6-8	66-720	30	5966×3958×4400	9112
4YK2160	4	20	12.6	970	6-8	66-720	30	5966×3958×4780	11405
YK2460	1	20	14.4	970	6-8	75-750	18.5	6302×4155×2992	5243
2YK2460	2	20	14.4	970	6-8	75-750	30	6027×4308×3975	8503
3YK2460	3	20	14.4	970	6-8	75-750	30	6027×4308×4400	10411
4YK2460	4	20	14.4	970	6-8	75-750	30	5966×4308×4780	12068
2YK2475	2	20	18	970	6-8	120-900	30	7812×4308×4642	10709
3YK2475	3	20	18	970	6-8	120-900	37	7718×4393×5033	13400
4YK2475	4	20	18	970	6-8	120-900	45	7718×4494×5361	15500
YK3060	1	20	18	970	6-8	200-900	30	6302×4943×3108	14052
2YK3060	2	20	18	970	6-8	200-900	37	6207×4943×3985	17185
3YK3060	3	20	18	970	6-8	200-900	45	6207×4943×4485	19200
4YK3060	4	20	18	970	6-8	200-900	45	6207×4943×4785	21080
