CCS液压单缸圆锥式破碎机

工程案例详细解析

  • 项目概况 :

    设备:CCS837T圆锥破碎机        物料:石灰岩      产量:300吨/时

  • 项目简介:

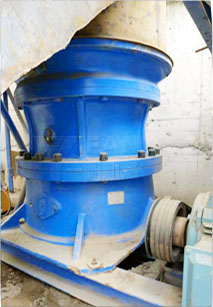

    山东山水水泥集团有限公司(简称山水集团)是国家重点支持的12户全国性大型水泥企业之一。山水集团在新疆英吉沙县投产建成水泥生产线,该生产线配备了一台由一帆机械生产的CCS837TT新型圆锥破碎机,产量达到300t/h,主要用于石灰岩的破碎。
    英吉沙县位于新疆维吾尔自治区西南部,塔里木盆地西缘,昆仑山系公格尔峰的东北麓的丘陵和平原地带,矿产资源丰富,有大理石、石灰石等,石灰石储量3616万吨.CCS单缸液压圆锥破碎机适合破碎坚硬、中等硬度以上的各种矿石和岩石,很好解决了石灰石的破碎难题。

CCS单缸液压圆锥破碎机技术参数
中碎技术参数
型号
Model
CCS831T CCS837T CCS848T CCS855T
电机功率
Moter power(kw)
90 160 250 315
冲程
Stroke(mm)
16-25 18-36 18-40 18-40
维修时最大起重量
Max lift during maintenance(kg)
1850 4750 8500 14200
总重量
Total weight(kg)
7500 12000 22500 36300
细碎技术参数
型号
Model
CCS831 CCS837 CCS848 CCS855 CCS865 CCS887
电机功率
Moter power(kw)
90 160 250 315 520 600
冲程
Stroke(mm)
16-25 18-40 25-40 25-45 30-50 30-50
维修时最大起重量
Max lift during maintenance(kg)
1650 2850 5150 8600 15600 23000
总重量
Total weight(kg)
5700 9500 17500 28000 53000 75000
CCS系列液压圆锥破碎生产能力机技术参数
型号 腔型 最大给料尺寸(mm) 紧边排料口及时对应的生产能力(mm)(t/h)
22 25 29 32 35 38 41 44 48 51 54 60 64 70
CCS831T
EC 240 85 88-115 95-135 102-165 110-135 125
C 200 70-85 75-110 85-120 95
CCS837T
EC 360 125 135-175 148-230 155-290 165-310 175-326 180-330 195-300 200-255 210
C 300 105 115-145 125-195 130-250 140-270 150-285 160-295 165-260 180
CCS848T
EC 450 252-310 265-358 285-450 300-532 323-586 338-516 355-463
C 400 215-265 225-306 243-320 259-425 272-495 285-456 298-410 310-385
CCS855T
C 500 290-380 325-410 350-555 365-685 383-753 396-795 432-860 450-785 495-620
型号 腔型 最大给料尺寸(mm) 紧边排料口及时对应的生产能力(mm)(t/h)
4 6 8 10 13 16 19 22 25 32 38 44 51 57 64 70
CCS831
EC 135 45-65 52-75 58-90 65-100 70-110 75-116 78-120
C 90 40-55 43-78 48-88 52-96 55-103 58-108 65-115
M 50 32-50 36-58 38-65 42-68 50
F 38 25 27-45 29-50 32-55 35-48 40
CCS837
EC 200 65-117 72-140 75-152 80-162 85-180 95-206 110-215
C 145 58-128 66-132 68-136 72-153 80-168 88-182 92-162
M 115 53-85 55-113 62-136 66-148 70-168 75-173 85-160
F 70 63 66-102 72-115 76-128 81-142 85-126 95
CCS848
EC 215 116-210 125-285 136-303 148-325 172-350 182-396 195-368
C 175 105-186 112-206 120-296 132-325 143-331 165-359 174-343 186-311
M 110 124-195 138-264 146-293 155-310 164-330 175-295 195-255
F 70 95-165 108-187 121-203 132-224 141-238 150-252 162-223
CCS855
EC 275 168-263 186-315 205-396 223-452 248-527 272-589 290-638 310-489
C 215 162-285 175-323 195-428 212-486 235-554 253-620 278-530 298-365
MC 175 152-275 166-361 108-415 198-463 215-520 235-486 265-350
M 135 185-302 198-396 214-453 232-495 265-472 290-395
F 85 175-258 195-309 213-366 235-384 256-416 285-423 325
CCS865
EC 300 430-541 458-781 522-891 577-981 632-1078 696-1188 751-1282 815-1391 870-1225
C 240 392-552 418-672 445-833 507-950 561-1050 614-1149 676-1266 730-1366 791-1317 845-1200
MC 195 367-415 392-641 417-789 475-900 525-995 575-1089 634-1199 682-1295 745-1265 792-1137
M 155 386-529 413-682 439-786 501-896 553-991 606-1085 668-1195 720-1280 782-1173 835-1032
F 90 350 372-586 400-655 427-699 454-744 516-848 571-797 626-721
CCS887
EC 370 463-697 528-1020 584-1199 639-1314 704-1447 759-1561 824-1695 880-1809
C 330 521-733 594-1047 657-1158 720-1268 792-1397 855-1507 928-1635 991-1371
MC 260 522 556-790 634-1012 701-1198 767-1311 845-1445 912-1558 989-1353 1080
M 195 550 566-939 646-1070 713-1183 782-1296 861-1427 928-1464 998-1254
F 100 387-477 418-663 499-712 479-760 510-809 581-863 642-822
破碎腔型:EC=特粗;C=粗;MC中粗;M=中;F=细

注:上述生产能力是在破碎中硬及以下物料且堆积密度为1.6×103kg/m3时开路循环生产中的总吨数。生产能力与破碎物料的物理性能、给料方式、进料粒度及组成等工况有关。

以下因素可提高破碎机的生产能力和性能
1.针对所破碎的物料正确的选择破碎腔;
2.给料粒度配比适当;
3.在破碎腔360度范围内给料分配均匀;
4.自动控制装置;
5.破碎机排料区正确通畅;
6.输送带的规格与破碎机的最大处的筛子规格。
以下因素会降低破碎机的生产能力
1.给料中小于排料口的细碎超过破碎机生产能力的10%
2.给料中含有粘性物料
3.缺少给料控制
4.沿破碎腔周围的给料分布不均匀
5.系统筛分能力不足;
6.破碎机排料区不通畅
7.物料过硬或过于坚韧
