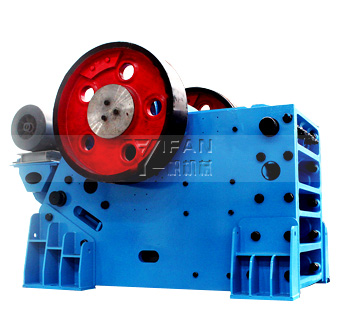

JC系列颚式破碎机

颚式破碎机型号
  • 颚式破碎机型号
  • 颚式破碎机厂家
  • 颚式破碎机
  • 颚式破碎机价格
产品简介
  • 进料粒度:
    425-1250mm
    生产能力:
    50-1500t/h
  • 适应物料:
    石灰石、砂岩、焦炭、煤矸石、原煤、石膏、炉渣、焦炭等
  • 应用领域:

    JC颚式破碎机采用高强度材料,先进的制造工艺,具有结构强度更高,设备可靠性更高,破碎比更大、产量更高,综合成本更低等优势,广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。

服务支持

JC系列颚式破碎机产品介绍

JC系列颚式破碎机是郑州一帆机械设备有限公司引进德国破碎技术和研究成果,在一帆数万台颚式破碎机设计制造经验的基础上,采用有限元分析方法成功开发的新一代产品。
与传统的颚式破碎机相比,JC系列颚式破碎机在设计和制造方面对细节更为重视,采用高强度材料,先进的制造工艺,具有结构强度更高,设备可靠性更高,破碎比更大、产量更高,综合成本更低等优势。


JC颚式破碎机性能特点:

     1、坚固的结构
     机架分为焊接式和组装式两种:中小型规格一般采用焊接式,大型规格一般采用组装式。
     焊接式采用大弧度过渡圆角、低应力区焊接方式,大大降低了应力过度集中的问题,保证了机架在各方向强度的均等,具有耐冲击性、受力均匀、低故障率等特点。
     组装式采用先进的模块化、无焊接框架结构设计,疲劳强度大,可靠性高,同时整机组装式设计,运输、安装更加方便,特别适用于地下矿井、高海拔矿山等狭小、运输困难场所安装。

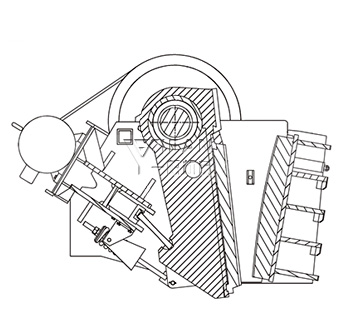

     2、优越的腔型设计
     对称"V"形腔型设计,肘板大倾角、大冲程、合理转速,使进料粒度更大、产量更高、粒度更加均匀,颚板磨损降低。
     3、重型动颚总成经久耐用
     重型动颚总成采用锻造的重型偏心轴、高质量重载滚动轴承、有限元软件优化的动颚体,保证了动颚总成耐冲击性和稳定性高;迷宫式密封、集中润滑系统保证了轴承油脂不被污染、润滑更加便捷,使其运行时间更长、更具稳定性。
     4、动颚护板设计
     动颚上方安装了重型护板,避免物料强力冲击,有效保护动颚体及其内部轴承不受损坏。
     5、整体轴承座
     整体铸钢轴承座结构保证与机架完全配合,避免了组合式轴承座在紧固过程中对轴承造成不必要的径向载荷,使轴承运行更加平稳。
     6、方便快捷的粒度调节
    系列颚式破碎机采用机械或液压排料口调整装置,其双楔块调节方式相对应垫片调节操作更加简单、安全、快捷,节省了停机时间。

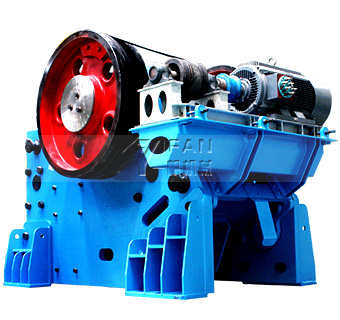

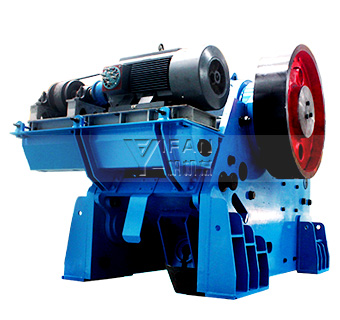

     7、一体化电机安装
     电机座与破碎机机架一体式安装方式,不仅节约了颚式破碎机的安装空间,减少了三角带的长度,而且由于机架、电机座、电机的同步运动、可调的电机座实现了三角带张力的调节,从而使三角带使用寿命更长。
     8、减震安装设计
     破碎机采用专用的橡胶减震装置固定,有效吸收了设备振动峰值,同时允许破碎机垂直和纵向方向的位移,从而降低了对基础的冲击。

JC系列颚式破碎机技术参数

JC颚式破碎机技术参数:

型号 有效进料口尺寸(mm) 排料口调整范围Discharge Range Opening(㎜) 处理能力Capacity(t/h) 电机功率Motor power(kW)
JC231 510×800 40-150 50-250 55-75
JC340 600×1060 60-175 85-300 75-90
JC3540 650×1060 110-225 120-400 75-90
JC440 760×1020 70-200 120-520 90-110
JC443 850×1100 80-215 170-625 132-160
JC549 950×1250 110-250 260-810 160-200
JC549(2) 1000×1250 120-300 330-900 160-200
JC5149 1050×1250 160-300 350-900 132-160
JC555 1170×1400 125-250 360-920 160-200
JC5155
1170×1400 225-350 600-1100 160-200
JC649
1100×1250
125-280 385-920 160-200
JC659
1200×1500
150-350 400-1200 200-250
JC663 1200×1600
150-350
500-1450 250-355

JC759

1300×1500
150-350
480-1300 220-280
JC771
1500×1800
150-350
600-1800 315-400
JC771(2)
1500×1800 150-400 600-2100 315-400
JC783
1500×2100 175-450 800-2700 400-500

所列破碎机的生产能力是基于中等硬度岩石的瞬时取样测定结果。以上数据仅供参考,具体项目的设备选型请联系我们的工程师.

以上数据所表示的破碎机产量,是针对平均比重为2.7t/m³的中等易碎性岩石,给料能顺利进入破碎腔、无架桥卡堵现想,给料剔除小于排放口细料时取小值,含细料时取大值。产量可能随给料方式和物料性质诸如粒度组成,含水含泥量、松散密度和可碎性而变化。
