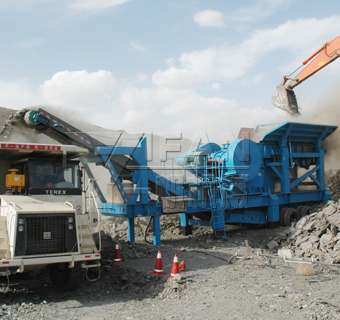

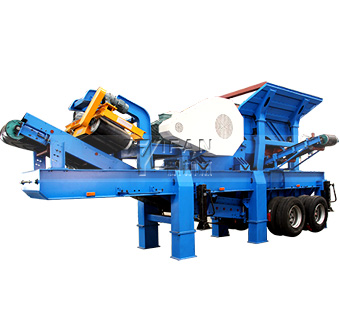

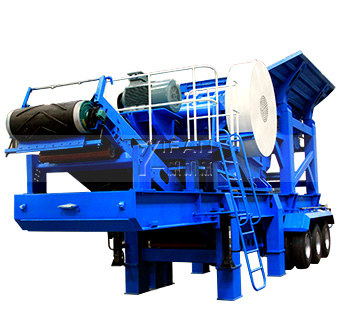

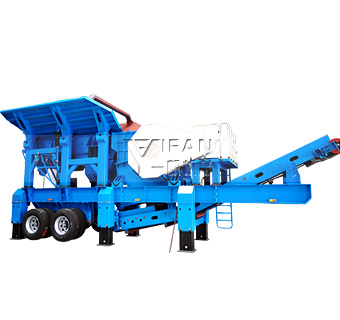

颚式移动破碎站

颚式移动破碎站
  • 颚式移动破碎站
  • 颚式破碎站
  • 移动破碎站
  • 颚式移动破碎站
  • 移动式破碎站生产线
产品简介
  • 进料粒度:
    400-1200mm
    生产能力:
    10-240t/h
  • 适应物料:
    河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿
  • 应用领域:
    矿山,煤矿、垃圾及建筑垃圾的循环再利用,土石方工程、城市基础设施、道路或建筑工地等场地作业
服务支持
产品介绍

      颚式移动破碎站配备是一种高性能颚式移动破碎机,及车载式给料机和高强度振动筛。长度短、重量轻;机动性强适应性强,降低物料运输费用组合灵活——无论粗碎、细碎还是制砂作业,其设计理念是充分适应移动破碎的各种情况,消除破碎场地、环境、基础配置对客户破碎作业的障碍,真正为客户提供简捷、高效、低成本的岩石破碎设备,主要用于冶金、化工、建材、水电等经常需要搬迁作业的物料加工,特别是用于高速公路、铁路、水电工程等流动性石料的作业,用户可根据加工原料的种类,规模和成品物料要求的不同采用多种配置形式。移动颚式破碎站大大拓展了粗碎作业概念领域。

颚式移动破碎站性能特点:

     1、PW系列高性能破碎机
     2、车载给料机、振动筛、皮带机
     3、牵引转向轴、便于公路运输
     4、车载安装支撑、设备现场安装快捷便利
     5、配套安装电动机和控制箱一体化

结构组成


颚式移动破碎站组成结构:

颚式移动破碎站所有部件完全机载,包括:牢固的机架、颚式破碎机、给料机、振动筛、传送带、电动机和控制箱等。

颚式移动破碎站工作原理:

物料经给料机均匀输送到破碎机内,鄂式破碎机作初步破碎后,通过圆振动筛构成闭路系统,实现物料的循环破碎,成品物料由输送机输出,进行连续破碎作业。颚式移动破碎机可以根据实际生产需要去除圆振动筛,实现对物料直接进行初步破碎,与其他破碎设备配套使用操作方便、灵活。

颚式移动破碎站用途和使用范围:

1.被广泛运用于矿山,煤矿、垃圾及建筑垃圾的循环再利用,土石方工程、城市基础设施、道路或建筑工地等场地作业。
2.处理表层土和其他多种物料;分离粘性混凝骨料;建筑和爆破行业;破碎后的筛分;采石行业。
3.河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂。

  技术参数

PW系列移动颚式破碎站
类别 型号
新名称 PW600 PW750 PW900 PW1060 PW1200
运输尺寸
长 (mm) 9700 9700 11100 12910 14370
宽 (mm) 2690 2690 2950 3150 2900
高(mm) 4390 4390 3800 4450 4590
重量 (kg) 21200 25200 37200 62700 81200
轴重 (kg) 12500 14900 23400 39000 51600
牵引销荷重 (kg) 8700 10300 13800 23700 29600
颚式破碎机
型号 PE400X600 PE500X750 PE600X900 PE750X1060 PE900X1200
出料口 (mm) 400X600 500X750 600X900 750X1060 900X1200
出料口调整范围(mm) 40-100 50-100 65-180 80-180 95-225
产量(m3/h ) 10-35 25-60 30-85 70-150 100-240
给料机
型号 GZT0724 GZT0724 GZT0932Y ZSW490X110 ZSW600X110
料仓容积 (m3) 3.2 3.2 6 8.4 10
料仓宽 (mm) 2200 2200 3150 3000 3000
皮带机
型号 B600X5.8Y B650X5.8Y B1000X6.7Y B1000X7.2Y B1200X8.3Y
轴数 1 1 2 3 4
类别 型号
新名称 PW2031 PW2440 PW3040 PW3343 PW3749
运输尺寸
长 (mm) 10650 11150 12910 14440 14440
宽 (mm) 2550 2780 3120 2950 2950
高 (mm) 3900 4019 4438 4590 4590
重量 (kg) 26800 41600 60100 70400 86000
轴重 (kg) 16800 26800 38800 46400 55000
牵引销荷重 (kg) 10000 14800 21300 24000 31000
颚式破碎机
型号 CJ2031 CJ2440 CJ3040 CJ3343 CJ3749
出料口 (mm) 510X810 600X1060 700X1060 800X1150 950X1250
出料口调整范围 (mm) 40-150 60-175 70-200 90-125 110-250
产量(m3/h ) 50-200 85-300 120-490 160-510 260-810
给料机
型号 GZT0923Y ZSW380X95 ZSW490X110 ZSW600X130 ZSW600X130
料仓容积 (m3) 6 7 8.4 10 10
料仓宽 (mm) 3150 3000 3000 3000 3000
主皮带机
型号 B800X6.8Y B1000X7.2Y B1000X7.5Y B1200X8.3Y B1200X8.3Y
侧皮带机
型号 B500X2.7Y B500X2.7Y B500X2.7Y B650X3.5Y B650X3.5Y
除铁器
型号 RCYD-8 RCYD-10 RCYD-10 RCYD-12 RCYD-12
轴数 1 2 3 4 4

注:以上参数仅供参考,若有更新或变更以技术资料为准。(同一产品中有含液压和机械两种结构,实际参数以图纸为准)
