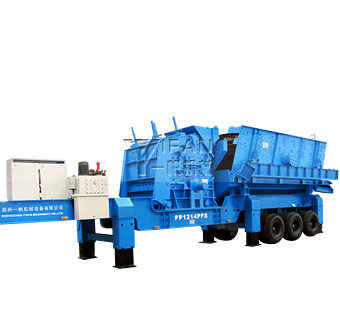

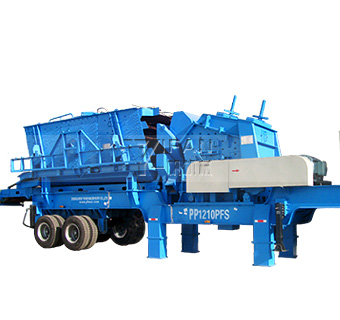

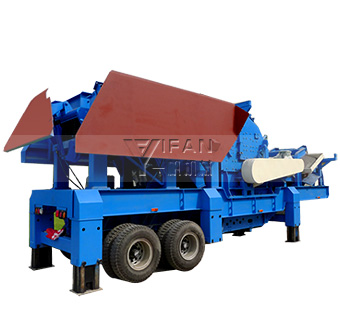

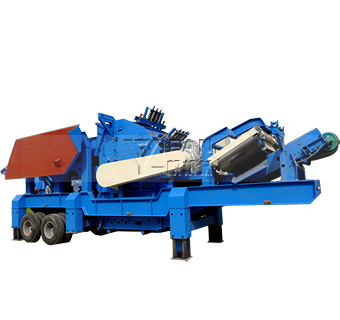

反击式移动破碎站

反击式移动破碎站
  • 反击式移动破碎站
  • 移动破碎站
  • 反击式破碎站
  • 移动式破碎站
  • 反击式移动破碎站
产品简介
  • 进料粒度:
    400-1520mm
    生产能力:
    50-250t/h
  • 适应物料:
    适应物料:河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿
  • 应用领域:
    矿山,煤矿、尾矿及建筑垃圾的循环再利用,土石方工程、城市基础设施、道路或建筑工地等场地作业
服务支持
产品介绍

     郑州一帆机械设备有限公司生产的反击式移动破碎站采用最新制造技术,选用优质高铬板锤、耐磨反击衬板,破碎比大,加上反击式破碎机自身成品粒形优质的特点,使该套移动式破碎机组设备具有更广泛的使用范围。
反击式移动破碎站备特点:

    1、PW系列高性能破碎机
    2、车载给料机、振动筛、皮带机
    3、牵引转向轴、便于公路运输
    4、车载安装支撑、设备现场安装快捷便利
    5、配套安装电动机和控制箱一体化
    6、移动性好;结构紧凑,使用方便;
    7、性能稳定,维修方便; 配置灵活。
    8、节约成本、降低费用;
反击式移动破碎站组成结构:

      反击式移动破碎站所有部件完全机载,包括:牢固的机架、反击式破碎机、给料机、振动筛、传送带、电动机和控制箱等。

反击式移动破碎站工作原理:

      物料经给料机均匀输送到破碎机内,反击式破碎机作初步破碎后,通过圆振动筛构成闭路系统,实现物料的循环破碎,成品物料由输送机输出,进行连续破碎作业。反击式移动破碎机可以根据实际生产需要去除圆振动筛,实现对物料直接进行初步破碎,与其他破碎设备配套使用操作方便、灵活。

技术参数

PW系列反击式移动破碎站用途和使用范围:

1.被广泛运用于矿山,煤矿、垃圾及建筑垃圾的循环再利用,土石方工程、城市基础设施、道路或建筑工地等场地作业。
 2.处理表层土和其他多种物料;分离粘性混凝骨料;建筑和爆破行业;破碎后的筛分;采石行业。
 3.河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂。

PW系列反击式移动破碎站技术参数:

类别 型号
新名称 PW4528CHP PW4539CHP PW4939CHP PW4955CHP PW5159CHP
运输尺寸
长 (mm) 10850 10800 11030 11490 13670
宽 (mm) 2780 2780 2780 2780 3110
高 (mm) 4400 4400 4370 4460 4780
重量 (kg) 27000 30000 37700 48440 60100
轴重 (kg) 18500 19000 25600 30920 38800
牵引销荷重 (kg) 8500 11000 12100 17520 21300
反击式破碎机
型号 CHP4528 CHP4539 CHP4939 CHP4955 CHP5159
最大给料边长(mm) 300 400 500 500 600
给料机
型号 GZT0724 GZT0724 GZT0932 ZSW3895 ZSW4911
皮带机
型号 B500×7.5Y B800×7 Y B800×7.5 Y B1000×8 Y B1000×8 Y
除土皮带机
型号   B500×2.7 Y B500×2.7 Y B500×2.7 Y B500X2.7Y
车架轴数
轴数 双轴 双轴 双轴 双轴 三轴

注:以上参数仅供参考,若有更新或变更以技术资料为准。(同一产品有液压、机械两种结构形式,实际参数以图纸为准)

PW系列反击式移动破碎筛分站技术参数:

类别 型号
新名称 PW4539CHS23S PW4939CHS33S PW4955CHS43S PW5159CHS53S
运输尺寸
长 (mm) 10800 13800 14700 14500
宽 (mm) 2780 2780 2900 3000
高 (mm) 4170 4200 4420 4200
重量 (kg) 28800 35000 40300 47000
轴重 (kg) 20160 24500 26000 32400
牵引销荷重 (kg) 8640 10500 14300 14600
反击式破碎机
型号 CHS4539 CHS4939 CHS4955 CHS5159
最大给料边长(mm) 300 350 350 400
皮带机
型号 B650×6.2Y B800×7.4 Y B800×8.2 Y B1000×8.2 Y
处理量(t/h) 50-80 70-120 130-180 160-250
振动筛
型号 3YK1235 3YK1548 3YK1860 3YK2160
车架轴数
轴数 双轴 双轴 双轴 三轴

注:以上参数仅供参考,若有更新或变更以技术资料为准。(同一产品有液压、机械两种结构形式,振动筛为2、3层可选,实际参数以图纸为准)
