ZK系列直线振动筛

直线振动筛

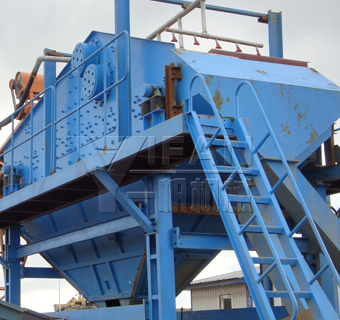

  • 直线振动筛

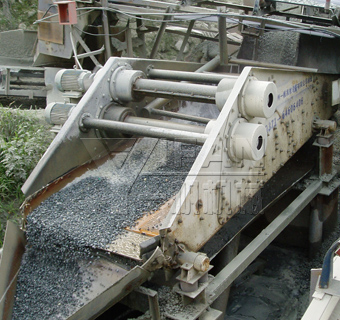

  • 直线振动筛工作现场

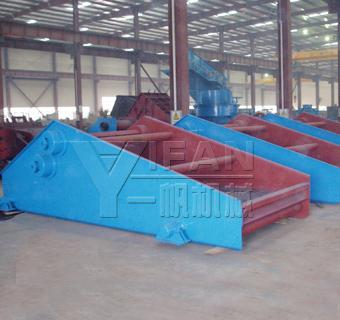

  • 直线振动筛

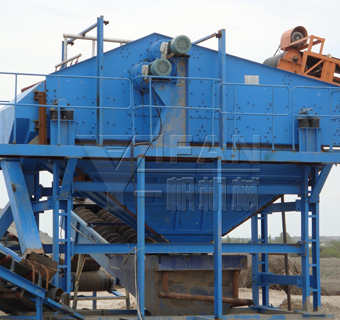

  • 水电站直线筛
  • 直线振动筛型号
产品简介
  • 进料粒度:
    ≤250mm
    生产能力:
    4.5-864t/h
  • 适应物料:
    粉状、颗粒状物料
  • 应用领域:

    广泛应用于塑料、磨料、化工、医药、建材、粮食、碳素、化肥、耐火材料、轻工、矿山、煤炭、冶炼等行业,以及粉状、颗粒状物料的筛选和分级。


服务支持

ZK系列直线振动筛产品介绍

      ZK系列直线振动筛是根据我国生产需要,在消化、吸收从国外振动筛的基础上,总结我们多年的研究设计和使用的经验,结合我国国情研制出来的新型系列振动筛。直线振动筛(直线筛)系高效新型的筛分设备,广泛应用于塑料、磨料、化工、医药、建材、粮食、碳素、化肥、耐火材料、轻工、矿山、煤炭、冶炼等行业,以及粉状、颗粒状物料的筛选和分级。

直线振动筛特点及优势:

     1、采用块偏心作为激振力,激振力强;
     2、筛子横梁与筛箱采用高强度螺栓联接,无焊接;
     3、筛机结构简单,维修方便快捷;
     4、采用轮胎联轴器,柔性联接,运转平稳;
     5、筛分效率高、处理量大、寿命长。
     6、通过多年生产实践,证明该系列筛机具有处理量大,技术参数合理,结构强度、刚度高,系列化、通用化、标准化程度高,运转平稳可靠、噪音小、维护检修方便等一系列优点。
直线振动筛的工作原理:

      直线振动筛采用双电机驱动,当两台电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起,跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构、无粉尘溢散等特点。最高筛分目数325目,可筛分出7种不同粒度的物料。

ZK系列直线振动筛技术参数

主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机:(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
我公司具有完善的售后服务体系,充足的备件供应,能为用户提供终身技术服务。不论是工艺设计、设备安装或易损件更换等,都会有相应的工程技术专家为您提供优质的服务。

ZK系列直线振动筛技术参数:

型号 筛面 给料粒度 (mm) 电机功率 (kw) 处理能力(t/h)
面积(m2) 筛孔尺寸(mm) 筛网结构
ZK1022 2.25 0.25-50

编织、条缝、冲压、橡胶、聚氨酯筛网

woven,striped,punched,rubber,polyurethane(PU)

<250 1.5×2
4.5-90
ZK1230 3.6 0.25-50 <250 4×2
7.2-144
ZK1237 4.5 0.25-50 <250 5.5×2 9.0-180
ZK1437 5.25 0.25-50 <250 3.7(5.5)×2 12.0-250
ZK1445 6.3 0.25-50 <250 7.5×2 12.6-252
ZK1637 6 0.25-50 <250 5.5×2 12.0-240
ZK1645 7.32 0.25-50 <250 7.5×2 14.4-280
ZK1837 6.75 0.25-50 <250 7.5×2 14.4-270
ZK1845 8.1 0.25-50 <250 11×2 16.2-324
ZK1852 9.45 0.25-50 <250 11×2 18.9-378
ZK2045 9 0.25-50 <250 15×2 16.2-324
ZK2052 10.5 0.25-50 <250 15×2 21.0-420
ZK2060 12 0.25-50 <250 15×2 24.0-480
ZK2445 10.8 0.25-50 <250 15×2 21.6-432
ZK2452 12.6 0.25-50 <250 15×2 25.2-504
ZK2460 14.4 0.25-50 <250 15×2 28.8-576
ZK3045 13.5 0.25-50 <250 18.5×2 27.0-540
ZK3052 15.75 0.25-50 <250 22×2 31.4-628
ZK3060 18 0.25-50 <250 22×2 17.5-525
ZK3645 16.2 0.25-50 <250 22×2 37.8-756
ZK3652 18.9 0.25-50 <250 22×2 43.2-846
ZK3660 21.6 0.25-50 <250 22×2 43.2-846
ZK3675 27 0.25-50 <250 30×2 54.0-1080
2ZK1022 2.25 0.25-50 <250 4×2 4.5-90
2ZK1230 3.6 0.25-50 <250 5.5×2 7.2-144
2ZK1237 4.5 0.25-50 <250 7.5×2 9.0-180
2ZK1437 5.25 0.25-50 <250 7.5×2 12.0-250
2ZK1445 6.3 0.25-50 <250 15×2 12.6-252
2ZK1637 6 0.25-50 <250 15×2 12.0-240
2ZK1645 7.32 0.25-50 <250 15×2 14.4-280
2ZK1837 6.75 0.25-50 <250 15×2 14.4-270
2ZK1845 8.1 0.25-50 <250 15×2 16.2-324
2ZK1852 9.45 0.25-50 <250 15×2 18.9-378
2ZK2045 9 0.25-50 <250 15×2 16.2-324
2ZK2052 10.5 0.25-50 <250 22×2 21.0-420
2ZK2060 12 0.25-50 <250 22×2 24.0-480
2ZK2445 10.8 0.25-50 <250 22×2 21.6-432
2ZK2452 12.6 0.25-50 <250 22×2 25.2-504
2ZK2460 14.4 0.25-50 <250 22×2 28.8-576
2ZK3045 13.5 0.25-50 <250 30×2 27.0-540
2ZK3052 15.75 0.25-50 <250 37×2 31.4-628
2ZK3060 18 0.25-50 <250 37×2 17.5-525
2ZK3645 16.2 0.25-50 <250 45×2 37.8-756
2ZK3652 18.9 0.25-50 <250 45×2 43.2-846
2ZK3660 21.6 0.25-50 <250 45×2 43.2-846

YKT系列重型棒条筛技术参数:

型号 2YKT1550 2YKT1850 2YKT2050
筛分面积(㎡) 7.5 9 10
棒条间距(mm) 100 100 100
筛面层数 2
2
2
筛面倾角(°) 10 10 10
振幅(mm) 6-8 6-8 6-8
频率(r/min) 970 970 970
最大给料粒度(mm) 300 400 400
处理能力(t/h) 50-120 113-578 250-800
功率(kW) 15 22
30
外型尺寸(mm) 5101*3100*3389 5101*3408*3389 5101*3608*3389

注:表内所列处理能力是对松散密度为1.6t/的石灰石进行干式分级时的数据。所列处理能力仅供参考。具体值根据现场情况与研发部商定。
