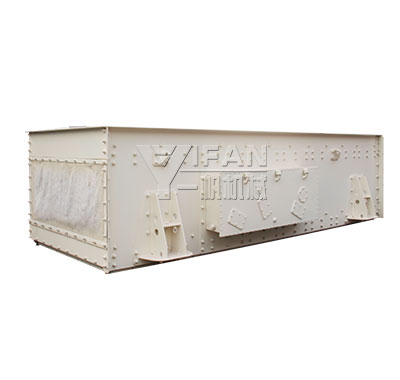

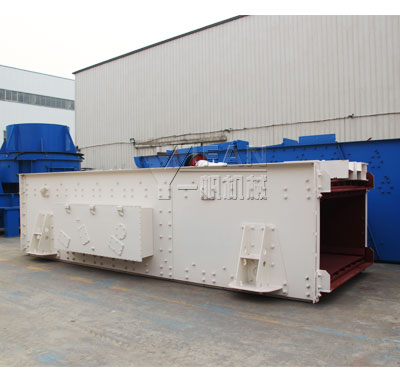

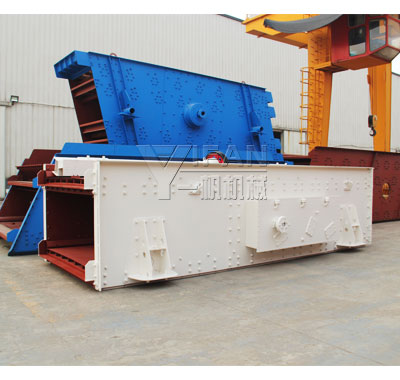

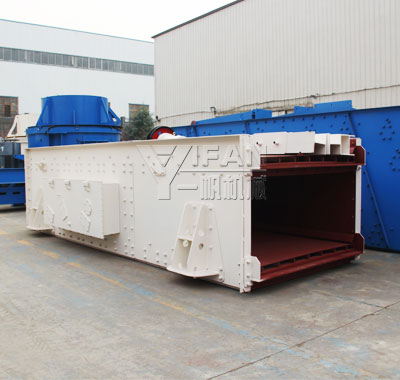

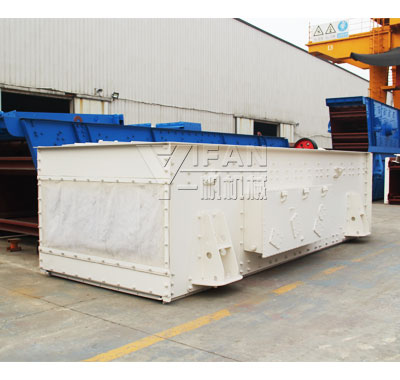

TES系列三轴椭圆筛

三轴椭圆筛
  • 三轴椭圆筛
  • 椭圆筛
  • 振动筛
  • TES系列三轴椭圆筛
  • 新型椭圆筛
产品简介
  • 进料粒度:
    ≤150mm
    生产能力:
    120-462t/h
  • 适应物料:
    各种砂石料,煤矿
  • 应用领域:
    TES系列三轴椭圆筛是消化、吸收国内外同类型振动筛技术而研制的振动筛,因水平安装,占用现场空间小,而广泛运用于冶金、建材、交通等行业。
服务支持
产品介绍

TES系列三轴椭圆振动筛产品特点与技术优势:

1、处理能力大,筛分效率高;

2、筛机运行轨迹为椭圆形,运动平稳,功耗低;

3、双振幅(15-19mm)、振动方向角(30°-60°)、振动频率(645-875r/min)可调,调整方便、简捷;物料筛分顺畅,不易堵孔、堵料。


TES系列三轴椭圆筛的明显优势:

三轴驱动能使筛机产生理想的椭圆运动,它兼有圆振动筛和直线振动筛的优点,且椭圆轨迹、振幅可调,可根据实际物料状况选择振动轨迹, 对难筛分的物料更具优势;

三轴驱动强迫同步激振,能使筛机获得稳定的工作状态,对要求处理量大的筛分尤其有利;

三轴驱动改善了筛框受力状态,减轻了单个轴承负荷,侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命,为筛机的大型化奠定了理论基础。 由于其水平安装,有效的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。 轴承稀油润滑,有效降低了轴承温度,提高了寿命; 同样的筛分面积,椭圆振动筛产量可提高1.3-2倍。


TES系列三轴椭圆振动筛结构:

由电机、传动装置、激振器、筛箱、橡胶弹簧、底架、阻尼器等构成。

三轴椭圆振动筛结构三轴椭圆振动筛原理图


TES系列三轴椭圆筛工作原理:

动力从电机经三角皮带传递至激振器主动轴、齿轮振动器(速比为1),实现三根轴同速旋转,产生激振力,激振器与筛箱高强度螺栓联接,产生椭圆运动。物料在筛面上随筛机高速椭圆运动,迅速分层、透筛、向前,最终完成物料的分级。

技术参数

三轴椭圆筛技术参数:

型号

Model

规格

specification

(W×L)m

筛网面积 Screen area (㎡)

筛面

screen mesh

最大进料粒度

Max feeding size

(mm)

双振幅

Double amplitude

(mm)

振动频率

Vibrating frequency

(r/min)

处理能力

Capacity

(t/h)

电机功率 Motor power (kw) 重量 Weight (t)

层数

 deck

筛网

 mesh

2TES1852 1.8×5.2 9.45 2 编织 woven wire cloth 150 14-18 645-875 120-250 22 7.6
3TES1852 1.8×5.2 9.45 3 120-250 30 8.7
2TES1860 1.8×6.0 10.8 2 160-320 37 9.2
3TES1860 1.8×6.0 10.8 3 160-320 37 11.2
2TES2060 2.0×6.0 12 2 200-385 37 10.5
3TES2060 2.0×6.0 12 3 200-385 45 12.3
2TES2460 2.4×6.0 14.4 2 240-462 45 13.2
3TES2460 2.4×6.0 14.4 3 240-462 45 15.1
