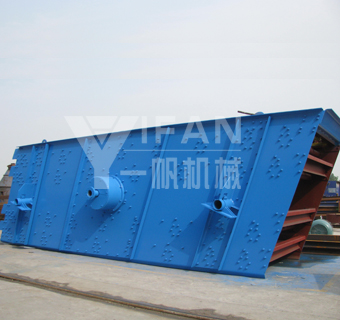

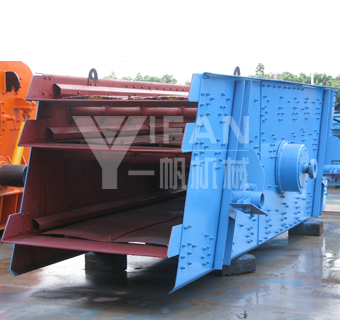

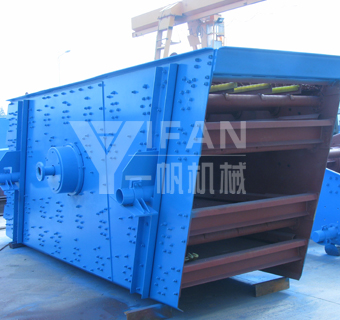

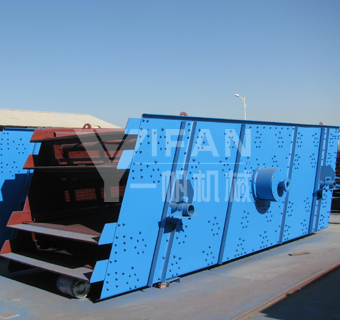

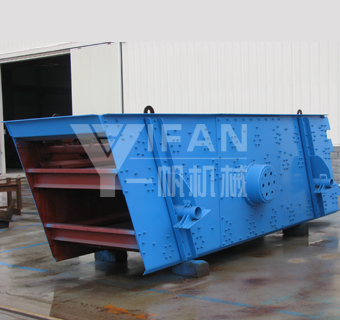

E-YK欧星系列振动筛

E-YK欧星系列振动筛
  • E-YK欧星系列振动筛
  • E-YK欧星系列振动筛
  • E-YK欧星系列振动筛
  • E-YK欧星系列振动筛
  • E-YK欧星系列振动筛
产品简介
  • 进料粒度:
    ≤450mm
    生产能力:
    30-875t/h
  • 适应物料:
    各种砂石料,煤矿
  • 应用领域:
    适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
服务支持

E-YK欧星系列振动筛产品介绍

 E-YK欧星系列振动筛系引进德国技术制造的高效振动筛,振幅强弱可调节,物料筛淌线长,多层筛分,各档规格筛选清晰,筛分效率高。适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。

E-YK欧星系列振动筛工作原理:
     电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

振动筛结构组成:
     E-YK欧星系列振动筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅,振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上,一并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛振动。

E-YK欧星系列振动筛结构特点:
    1.采用块偏心作为激振力,激振力强;
    2.筛子横梁与筛箱采用高强度螺栓联结,无焊接;
    3.筛机结构简单,维修方便快捷;
    4.采用轮胎联轴器,柔性联接,运转平稳;
    5.筛分效率高、处理量大、寿命长。

E-YK欧星系列振动筛使用和维护:
     振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。

E-YK欧星系列振动筛技术参数

E-YK欧星系列振动筛技术参数:

型号 筛网层数 筛面倾角(°) 筛网面积(m²) 振动频率(r/min) 双振幅(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(L×W×H) (mm)
E-YK1235 1 15 4.2 970 6-8 20-180 5.5 3790×1847×1010
E-2YK1235 2 15 4.2 970 6-8 20-180 5.5 4299×1868×1290
E-3YK1235 3 15 4.2 970 6-8 20-180 7.5 4393×1868×1640
E-4YK1235 4 15 4.2 970 6-8 20-180 11 4500×1967×2040
E-YK1545 1 17.5 6.75 970 6-8 25-240 11 5030×2200×1278
E-2YK1545 2 17.5 6.75 970 6-8 25-240 15 5767×2270×1550
E-3YK1545 3 17.5 6.75 970 6-8 25-240 15 5874×2270×1885
E-4YK1545 4 17.5 6.75 970 6-8 25-240 18.5 5994×2270×2220
E-YK1548 1 17.5 7.2 970 6-8 28-270 11 5330×2228×1278
E-2YK1548 2 17.5 7.2 970 6-8 28-270 15 6067×2270×1557
E-3YK1548 3 17.5 7.2 970 6-8 28-270 15 5147×2270×1885
E-4YK1548 4 17.5 7.2 970 6-8 28-270 18.5 6294×2270×2220
E-YK1860 1 20 10.8 970 6-8 52-567 15 6536×2560×1478
E-2YK1860 2 20 10.8 970 6-8 32-350 18.5 6826×2570×1510
E-3YK1860 3 20 10.8 970 6-8 32-350 18.5 7145×2570×1910
E-4YK1860 4 20 10.8 970 6-8 32-350 22 7256×2660×2244
E-YK2160 1 20 12.6 970 6-8 40-720 18.5 6535×2860×1468
E-2YK2160 2 20 12.6 970 6-8 40-720 22 6700×2870×1560
E-3YK2160 3 20 12.6 840 6-8 40-720 30 7146×2960×1960
E-4YK2160 4 20 12.6 840 6-8 40-720 30 7254×2960×2205
E-YK2460 1 20 14.4 970 6-8 50-750 18.5 6535×3210×1468
E-2YK2460 2 20 14.4 840 6-8 50-750 30 7058×3310×1760
E-3YK2460 3 20 14.4 840 7-9 50-750 30 7223×3353×2220
E-4YK2460 4 20 14.4 840 6-8 50-750 30 7343×3893×2245
E-YK2475 1 20 18 970 6-8 60-850 22 7995×3300×1552
E-2YK2475 2 20 18 840 6-8 60-850 30 8863×3353×1804
E-3YK2475 3 20 18 840 6-8 60-850 37 8854×3353×2220
E-4YK2475 4 20 18 840 6-8 60-850 45 8878×3384×2520
E-2YK2775 2 20 20.25 970 6-8 80-860 30 8863×3653×1804
E-3YK2775 3 20 20.25 970 6-8 80-860 37 8854×3653×2220
E-4YK2775
4
20 18 840 6-8 70-900 55
8924×3544×2623
E-YK3060 2 20 18 840 6-8 70-900 30 6545×3949×1519
E-2YK3060 2 20 18 840 6-8 70-900 37 7282×3990×1919
E-3YK3060 3 20 18 840 6-8 70-900 45 7453×4024×2365
E-4YKD3060 4 20 18 840 6-8 70-900 2×30 7588×4127×2906
E-YK3075 1 20 22.5 840 6-8 84-1080 37 7945×3949×1519
E-2YK3075 2 20 22.5 840 6-8 84-1080 45 8884×4030×1938
E-2YKD3075 2 20 22.5 840 6-8 84-1080 2×30 8837×4133×1981
E-3YK3075 3 20 22.5 840 6-8 84-1080 55 9053×4030×2365
E-3YKD3075 3 20 22.5 840 6-8 84-1080 2×30 9006×4127×2406
E-4YKD3075 4 20 22.5 840 6-8 100-1080 2×30 9136×3862×2741
E-YK3680 1 20 27 800 6-8 90-1100 45 7945×4354×1544
E-2YKD3680 2 20 27 800 7-9 149-1620 2×37 8917×4847×1971
E-3YKD3680 3 20 27 800 7-9 149-1620 2×45 9146×4847×2611
E-2YKD3690 2
20 32.4
800 7-9 160-1800
2×37 9312×5691×5366
E-3YKD3690 3
20 32.4
800 7-9 160-1800
2×45 9312×5691×6111
E-2YKD40100 2
20 40
800 7-9 200-2000
2×55 10252×6091×5366
E-3YKD40100 3
20 40
800 6-8
200-2000
2×75 10252×6091×6111
